使用范圍
1、用途

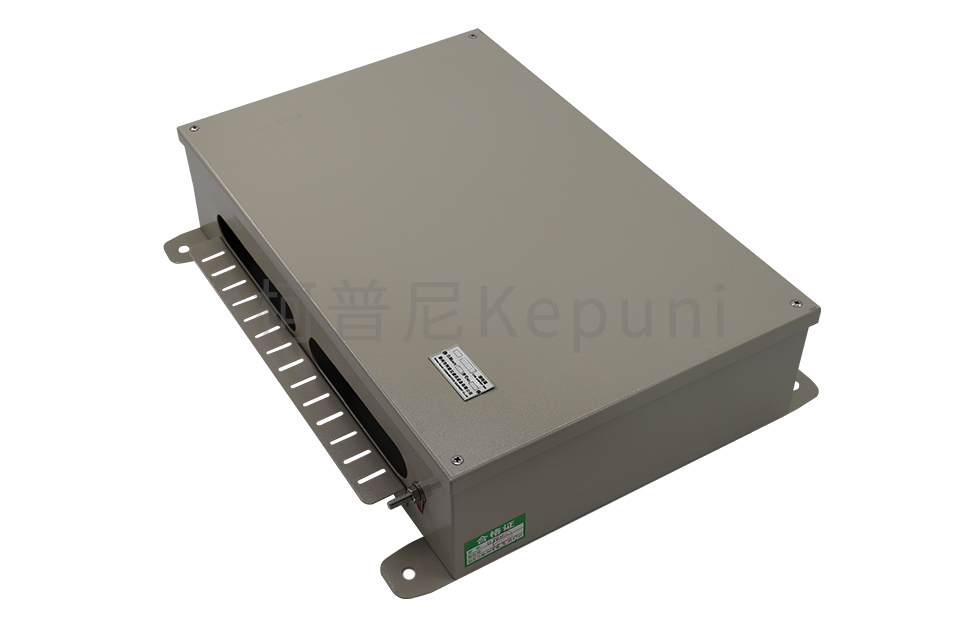

KAT型系列船用程控電話交換機是為大、中型船舶提供自動電話服務的設備?？膳鋫涓鞣N船用自動電話機和其它配套通訊設備，可組成完整的自動電話系統。
2、特點
應用微機來控制，它具有轉換速度快且準確可靠的優越性能，并可提供多種特殊的電話服務，如：彈性編碼、熱線號碼、遙控廣播、強行占線、叫醒等功能。并且具有體積小、功耗低等特點。模塊化的設計方便安裝與維護。本機供電為交直兩用，當交流停電后，直接切換到24V直流備用電源，保證通訊不間斷。
特點
1、任意彈性編碼，可實現1-4位號碼混合使用。
2、來電轉移，用戶可將來電轉移到內/外線號碼，并可對遇忙轉移、無應答轉移、立即轉移進行開啟或關閉。
3、熱線編碼，分機可將常用、急用的內/外線號碼設為熱線，提機延時后即可直接呼叫設定的號碼。
4、多等級電話限撥，分機可分5個等級，可以限制撥打國際長途、國內長途、信息臺等，并可限制外線電話呼入到分機。
5、分機擁有許多實用功能，鬧鐘服務、代接來話、電話會議、免打擾、強插、呼叫保護等。
6、廣播講話，交換機可與公共廣播系統連接，高級分機可通過廣播進行船令指揮。
7、具有用戶語音功能，用戶能在分機聽到各種實用的語音服務，如報時、報自身分機號碼等。
技術參數
1、適用環境
環境溫度：-10~+50℃
相對濕度：溫度為+40℃時,相對濕度95%
大氣壓力：86~106Pa
2、主要技術指標
用戶接口：用戶模擬接口,24V饋電
中繼接口：環路中繼線,呼入鈴流,呼出雙音頻
傳輸特性：分機-分機≤5dB分機-中繼≤5dB
串音衰耗：大于68dB
對地不平衡度：300-600Hz≥40dB;
適應話機：脈沖電話機,其發號速度為8-12PPS,斷續比為1.3:1,雙音頻自動電話機。
用戶饋電電壓：24V
線路條件：用戶線環阻≤1Kg
用戶線間電容≤0.5μF
用戶饋電電流≥20mA。
供電：交流AC220V±10%50/60Hz直流DC24V±4V,功耗30-50W(視分機數量而定)
系統組成
| 序號 | 型號 | 名稱 | 重量 | 外殼保護 |
| 1 | KAT-□M | 自動電話交換機(32-64) | 26.5Kg | IP22 |
| 2 | KAT-□S | 自動電話交換機(16-32)門 | 26.5Kg | IP22 |
| 3 | KAT-1G | 壁式自動電話機 | 1Kg | IP44 |
| 4 | KAT-1Q | 嵌式自動電話機 | 0.9Kg | IP20 |
| 5 | KAT-1T | 臺式自動電話機 | 0.5Kg | IP20 |
| 6 | KAT-1J | 抗噪聲自動電話機 | 1.8Kg | IP24 |
| 7 | KAT-1F | 防水自動電話機 | 6.8Kg | IP56 |
| 8 | RL-1 | 繼電器盒 | 0.8Kg | IP44 |
| 9 | BL-1 | 閃光燈鈴組 | 0.8Kg | IP44 |
| 10 | KFX-6~24 | 分線箱(6-24對) | 3.8-9.6Kg | IP22 |
